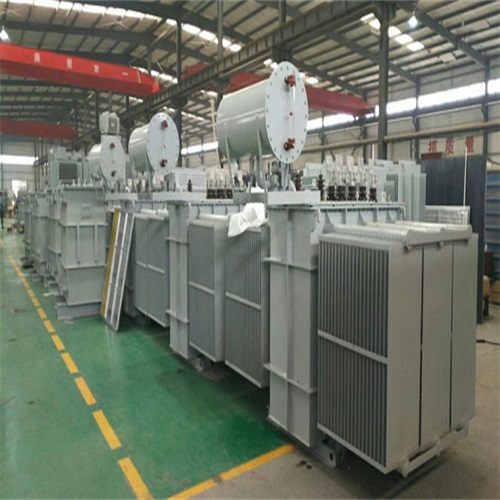

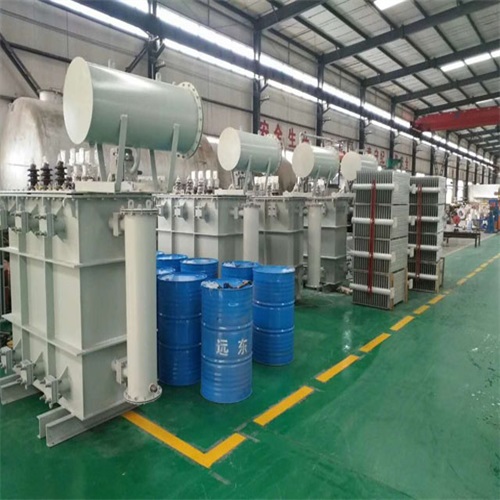

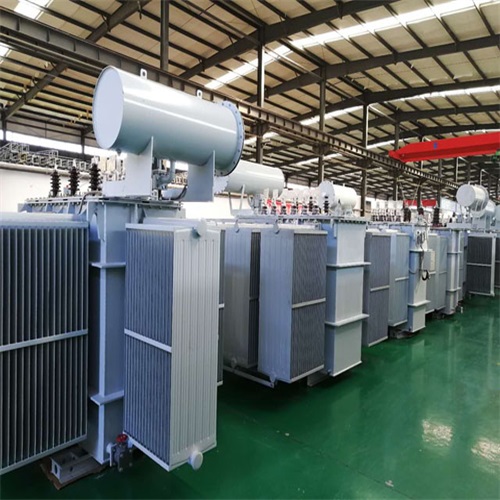

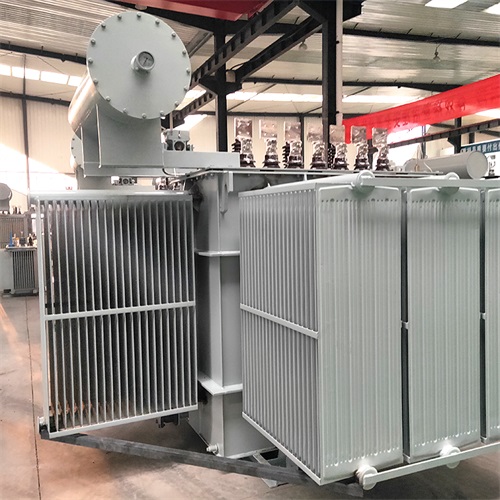

运城S20-4000KVA电力变压器

　　运城S20-4000KVA电力变压器是一种高效、节能的电力设备，其基本参数和技术特点如下：

　　一、基本参数

　　型号：运城S20-4000KVA

　　额定容量：4000KVA(千伏安)

　　冷却方式：油浸自冷式

　　绕组形式：双绕组

　　频率特性：50HZ

　　短路阻抗：通常为4%(具体数值可能因设计而异)

　　电压比：常见为10/0.4(即一次电压为10KV，二次电压为0.4KV)

　　绕组材质：铜

　　铁芯形式：叠铁芯

　　工频耐压：35KV

　　联接组别：Dyn11

　　调压方式：无励磁分接开关

　　分接范围：±2×2.5%

　　相数：三相

　　二、技术特点

　　高效节能：与芯式电炉变压器相比，运城S20-4000KVA电力变压器可减少空、负荷能耗30%~40%，是当前高效节能的电力设备。

　　低损耗：其空载损耗和负载损耗都相对较低，有助于降低电力系统的能耗。

　　低噪声：运行时的噪声水平较低，对周围环境的影响小。

　　高效率：具有较高的转换效率，能够将输入电能有效地转换为输出电能。

　　高强度：具有足够的组织强度和高强度超负荷能力，能够确保变压器在恶劣环境下稳定运行。

　　三、结构特点

　　高压线圈：选用夹板槽式构造，并用无氧铜导线绕制成矩形线圈。

　　低线圈：选用无氧铜板做为矩形线圈，使整个变压器具有足够的组织强度，保证变压器的抗撞击力。

　　绝缘结构：每个线饼之间都用一个含有油隙的总体保温板分隔，保证变压器循环油从油箱底端进入下边线圈，再通过铁心导油从上端线圈流出，这样可使变压器线圈温度低，具有较强的过载能力。

　　铁心：选用止字型持续轭的全斜缝构造，保证每级线圈磁路对称，使各相空载电流和空载损耗平衡，并且也保证各相线圈输出功率相同。

　　器身构造：选用三相线陷阱在一个主磁柱上，附近选用分磁柱将线圈与油箱分隔，降低线圈对油箱结构消耗。同时，压线圈左右直接选用接线片与出线铜排连接，降低低压侧大电流输出导线长短，并大幅度减少导线消耗。

　　夹持结构：器身的夹持选用整钢板组焊框架结构，并通过夹心丝杆和压钉螺杆开展卡紧，使变压器具备足够的冲击韧性，提高变压器的抗短路能力。

　　四、应用领域

　　运城S20-4000KVA电力变压器广泛应用于大型工业企业、城市供电系统和重工业领域，如冶金、化工、矿业等，这些领域常需大量电力驱动大型机械设备，该型号变压器能够满足这些领域对电力的高需求。

　　五、维护保养

　　为确保运城S20-4000KVA电力变压器的正常运行和延长使用寿命，应定期进行维护保养。具体维护措施包括：

　　检查变压器的外壳是否有损坏、变形、腐蚀或渗漏等情况。

　　定期记录变压器油的温度，确保油温不超过允许范围。

　　检查油位是否在正常范围内，避免因油位过低或过高导致的运行问题。

　　通过听声音判断变压器是否存在异常，及时排查和处理潜在故障。

　　清除变压器外部的灰尘和污垢，确保散热性能良好。

　　检查所有连接部件是否牢固，避免松动和过热现象。

　　综上所述，运城S20-4000KVA电力变压器具有高效节能、低损耗、低噪声、高效率、高强度等优点，是电力系统中不可或缺的重要设备。
